       节段拼架桥机部件及系统

1、架桥机主辅纵导梁及支撑系统:整个架桥机由主导梁和纵导梁通过销轴连接成一根纵导梁,两导梁通过前,中,后横联及斜撑连成一体。

2、架桥机主横梁及起吊系统:主横梁及起吊系统是由2个起重行车,4台主横梁纵移台车,2台起吊卷扬机,4个主横梁组成。把减速机安装在起重行车车架上,起重行车车架和钢轮在主横梁轨道上通过链传动行走,从而实现卷扬机起吊的横向移动。用螺链把主横梁与主横梁纵移平车连接成一体,减速机通过齿轮的传动使行走轮等组成的台车在A字型桁架的轨道上纵向移动,实现吊梁前移。卷扬机动作让吊具作上下运动,从而实现整个架梁过程中的各种运动。

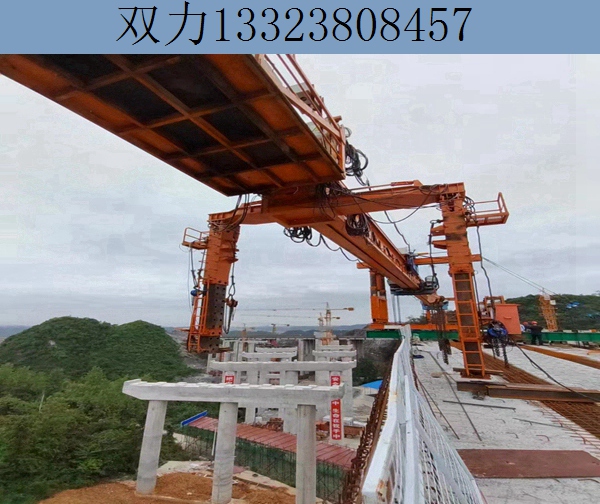

180吨铁路架桥机

3、架桥机主导梁纵移系统:把4台摇滚装在架桥机导梁下弦的前后支架上,下弦与摇滚之间产生摩擦力使导梁纵向移动。

4、架桥机前后支架前移系统:先让电动葫芦与摇滚台车相连,然后让架桥机的辅支腿、中支腿、后支腿临时支撑时,前后支架台车快速离开桥面,这时电动葫芦与摇滚台车用弯板和销轴连成一体,依靠重力作用,使电动葫芦的轮子踏面接触导梁下弦,电动葫芦在下弦铺好的轨道上行走,带动前、后支架纵向移动,从而到达预定的位置。
